Description :

La maquette EVOLUSON 2S comprend la tablette en PVC sérigraphié, 2 rails transparents gradués se déplaçant autour de l'axe central, un module enfichable comportant 2 fentes (sélectionnables par retournement du module) et un module enfichable "RÉFLEXION" présentant une surface minimale à une hauteur de 10 cm.

Mise en évidence de :

- la réflexion (Loi de Descartes)
- réflexion avec différents matériaux
- absorption
- dispersion de l'énergie acoustique
- célérité du son
- longueur d'onde
- diffraction (Fentes de Young)
- interférences

Livré avec la maquette :

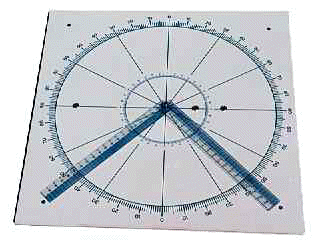

La tablette et les 2 rails transparents et mobiles.

La maquette EVOLUSON2S comporte:

- la tablette graduée en 360° (4 x 90°)
- les 2 rails mobiles transparents gradués en mm
- le module (enfichable sur la maquette grâce à 2 fiches bananes) comportant 2 fentes (sélectionnables par retournement du module) : une inférieure à la longueur d'onde, l'autre supérieure
- le module Réflexion (enfichable sur la maquette grâce à une fiche banane) présentant une surface minimale (à une hauteur de 10cm) afin d'éviter les interférences parasites.

Dimensions de la maquette : 35 x 35 mm.

La maquette complète (sans l'ensemble EME40DS.2)

Livré avec la maquette

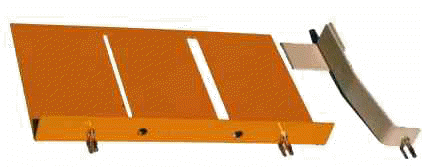

Le module "Réflexion" et le module "2 fentes" enfichables sur la tablette.

ÉTUDES AVEC LA MAQUETTE EVOLUSON2

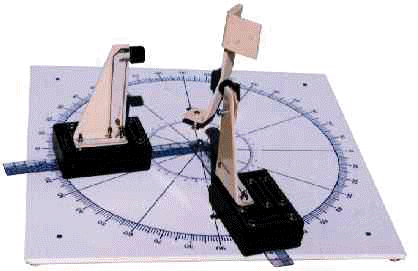

Réflexion

Nécessite les modules E40.2, R40.2 et le générateur EME40.

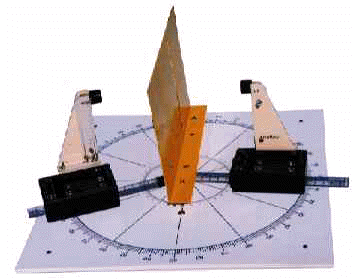

Diffraction - Longueur d'onde

Ce montage nécessite un module Émetteur E40DS.2, un module Récepteur R40DS.2 et le Générateur 40KHz EME40DS non livrés avec la maquette.

INTERFÉRENCES

Le fait d'ajouter un deuxième module émetteur placé à côté du premier (enfiché sur un seul porte-module) permet l'étude des interférences.
