ENSEMBLE ULTRASONS POUR TP AVEC DOUILLES DE SECURITE




Description - Générateur - Émetteur - Récepteur - Tarif



Il permet de travailler sur table ou à l'aide des maquettes EVOLUSON1 et EVOLUSON2

L'ensemble se compose du générateur 40KHz, d'un module avec transducteur émetteur, d'un module avec transducteur récepteur.

GénérateurDE SALVES  EME40DS :
AVEC DOUILLES DE SECURITE

Modules transducteurs enfichables :

Mise en évidence de :

- la vitesse du son
- la longueur d'onde
- onde réfléchie
- propagation des ondes
- interférences
- transfert d'énergie
- effet Doppler
- principe du radar
- réflexion/absorption
- dispersion de l'énergie acoustique
- diffraction

Résultats optimisés :

L'émetteur et le récepteur sont fixés à 10 cm de hauteur par rapport au porte-module supprimant les réflexions parasites.
Le système Booster du générateur EME40DS permet une sensibilité d'environ 1V crête à 60 cm sur le module récepteur.



Description des modules :

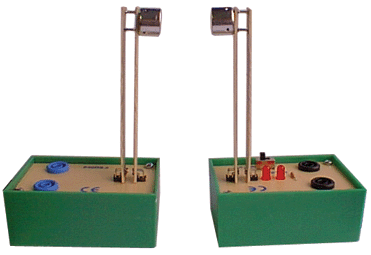

Vue de côté, les modules transducteurs émetteur et récepteur sont réalisés en PVC rigide sérigraphié.
Une rainure (glissière) sous les porte-modules permet leur adaptation sur les rails des maquettes EVOLUSION1, EVOLUSON2.

Vue de face, le transducteur est monté sur son support PVC extra-plat pour éviter des interférences parasites

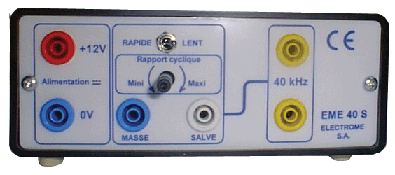

Générateur 40 KHz avec douilles de sécurité : Réf. EME40DS

Grâce à un interrupteur, sélection de salve rapide ou lente :
1) Position rapide : permet de travailler en salve (réglage de la durée de la salve par un potentiomètre pour une meilleure visualisation en fonction de la distance entre l'émetteur et le récepteur), mesure de la distance, vitesse du son.
2) Position lente : émission d'une salve lente pour mettre en évidence le transfert d'énergie (voir EME40S, transfert d'énergie).
3) Position continu : l'émission en continu pour le calcul de la longueur d'onde, la mise en évidence des interférences (diffraction à l'aide du banc Evoluson2, Loi de Descartes, réflexion, absorption, effet Doppler, etc.).


SORTIE SYNCHRO : pour oscilloscope (sur douilles bananes de D.4 mm).
Alimentation de 9V à 15V (DC) : entrée sur douilles bananes D.4 mm.

Protection contre les inversions de polarités et surtensions accidentelles (<35V)

Module transducteur émetteur : Réf. E40DS.2

Le transducteur à ultrasons est fixé à 10 cm de hauteur par rapport au porte-module, évitant ainsi les parasites dûs aux interférences.
Des douilles bananes permettent de raccorder le porte-module à l'émetteur de salve /continu EME40DS.
Des rainures sous le porte-module sont prévues pour adapter celui-ci sur les rails de la maquette EVOLUSON1 et EVOLUSON2.

Module transducteur récepteur : Réf. R40DS.2

Ensemble porte-module/transducteur identique à E40DS.2, mais comporte un transducteur récepteur et 2 diodes dels (sélectionnables par un interrupteur)

pour la visualisation du transfert d'énergie( par effet piezo).
