Multivibrateur
astable à partir d'inverseur logique SIMPLOG

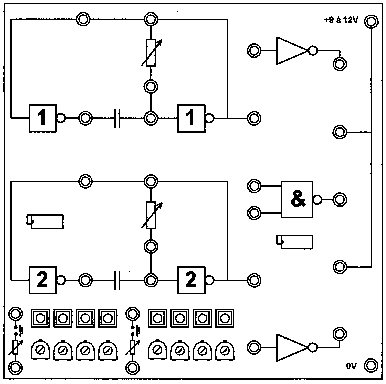

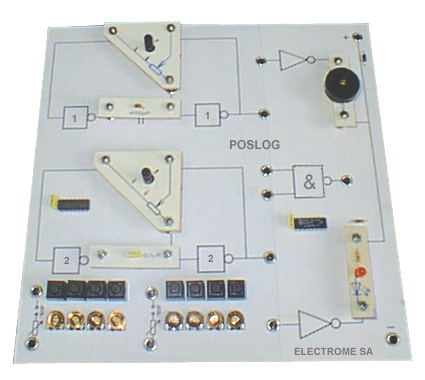

Maquette permettant l'étude du multivibrateur de base ainsi que les portes logiques, multivibrateur à quartz
Etude du multivibrateur astable, variation de la fréquence par réglage de
potentiomètre, chargement de condensateur. Visualisation de la fréquence sur
oscilloscope, écoute de celle-ci sur un HP piézo.
Visualisation des fréquences basses sur Del. A travers une porte NON-ET, réalisation
d'un signal pulse en appliquant l'oscillateur 1 réglé sur environ 0,5s sur une entrée
et l'oscillateur 2 réglé sur environ 1ms (1kHz) sur l'entrée 2.
La sortie de la porte NON-ET étant connecté à un haut-parleur piézo, on obtient un signal pulsé de durée 0,5s à 1kHz.
Réalisation d'un petit orgue musical de 8 notes à 8 boutons poussoirs relié à 8 résistances ajustables.
Alimentation de 9V à 15V continu.

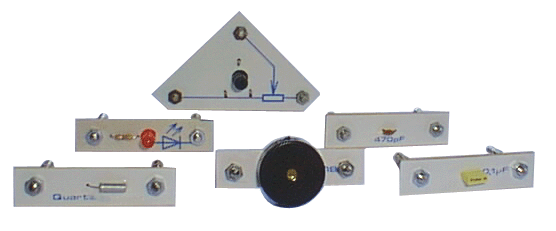

Livrée avec 8 modules enfichables au pas de 38mm : 1 Del, 2 potentiomètres, 1 condensateur 470pF, 1 résistance 220k, 1 haut-parleur piézo, 1 quartz, 1 porte-composant avec 5 valeurs de condensateur.
| Référence | de 1 à 5 | 6 et + |
| POSLOG | 65,00 E | 60,00 E |
