MPI : COMMANDE D'UN CIRCUIT ELECTRIQUE...

... Grâce à des instructions binaires envoyées par un PC à partir de la sortie parallèle

Accueil

Physique

Expériences et maquettes de physique

Option MPI

Commande d'un circuit électrique.

Plaquette d'affichage sur bargraph de 10 leds PLM3914

Platine capteur - mesures physiques et informatiques MPICAPT

Multivibrateur astable RC à partir d'inverseur logique POSLOG

Multivibrateur astable à partir d'inverseur logique SIMPLOG

LIVRE AVEC FICHES ELEVES ET FICHES PROFESSEUR

MODULE 1 : 8 dels rouges (1 octet)

Envoi d'octets vers le module à partir du PC. Conversion nombres décimaux en binaire (sur un octet en allumant les dels).
En appuyant sur le bouton du montage, la valeur binaire affichée sur les dels apparaît en décimal à l'écran.
Alimentation par le PC.
Reset.

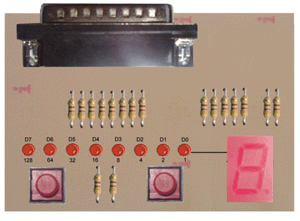

MODULE 2 : afficheur 7 segments

L'afficheur étant visualisé à l'écran, en sélectionnant ses segments, l'affichage est réalisé sur la plaquette sur 8 dels et un afficheur.
Alimentation par le PC.
Reset.

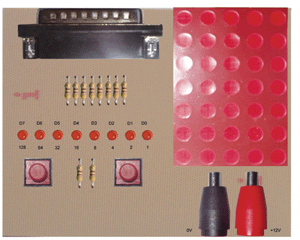

MODULE 3 : afficheur géant 5x7 leds

5 rangées de 7 leds s'allument les unes après les autres à une vitesse réglable.
Etude du code ASCII, le multiplexage, le principe de l'imprimante à aiguille.
Affichage d'un message lisible grâce à la persistance rétinienne ; composition et affichage du nom de l'élève, etc.
Alimentation 12V sur fiches de sécurité.

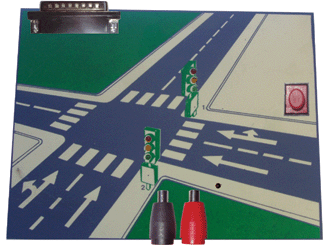

PLAQUETTE 2 Feux Tricolores :

Avec appel piéton et photorésistance permettant de gérer jour et nuit.
Permet d'allumer des dels, d'établir un programme simple de feux clignotants, feux de carrefour avec appel piéton, cycle différent jour et nuit (clignotant).
Alimentation 12V sur fiches de sécurité.

Logiciel sous WINDOWS sur CD-ROM regroupant les 4 applications avec câble liaison PC parallèle, fiches élèves et professeur :
