Permet la réalisation d'une chaîne d'amplification d'un signal en provenance d'un capteur
Alimentation ± 9 à 15V.
Dimensions : 300 x 190 mm

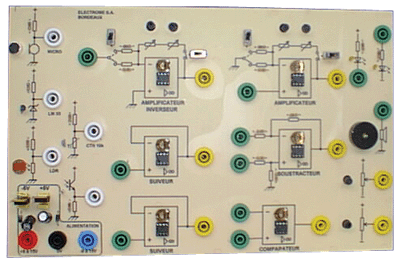

Carte d'étude des capteurs et de l'ampli OP.
CAPTEURS :
la carte comporte :SORTIES :
6 MONTAGES AOP |
- Ampli inverseur avec réglage du gain (2 potentiomètres pour
réglage fin).
Réglage de l'offset, gain en boucle ouverte.
- Ampli non inverseur avec réglage du gain (2 potentiomètres pour réglage fin).
Réglage de l'offset, gin en boucle ouverte.
- Soustracteur
- Comparateur
- 2 Suiveurs
Les ampli-op sont montés sur support.
La platine complète avec notice :
| Référence | de 1 à 5 | 6 et + |
| MPICAPT | 189,90 E | 172,90 E |
OPTION : CAPTEURS avec cordon de 1m venant se connecter sur la platine MPICAPT |
| Référence | de 1 à 5 | 6 et + | |
Thermistance 1k - variation non linéaire température |
MPITH | 29,00 E | 25,00 E |
Photodiode - variation linéaire lumière |
MPIPD | 31,00 E | 27,00 E |
Capteur de pression - variation linéaire pression |
MPICAP | 44,00 E | 39,00 E |
Photodiode infrarouge - variation linéaire infrarouge |
MPIIR | 29,00 E | 25,00 E |
LM 35 Capteur 10mV/°C - variation linéaire température |
MPILM | 39,00 E | 35,00 E |
Photodiode photorésistance - variation linéaire lumière |
MPIPR | 29,00 E | 25,00 E |
Infrarouge passif - détecte le rayonnement infrarouge d'un organisme vivant |
MPIRP | 59,00 E | 52,00 E |
