GÉNÉRATEURS BASSES ET TRÈS BASSES FREQUENCES



Produits

Physique - Pièces et composants - Technologie

Générateurs

Générateurs basse et très basse fréquence



Générateur très basse fréquence sinusoïdale
Générateur basse fréquence GTBF12/S1 - Générateur basse fréquence GTBF15/2S

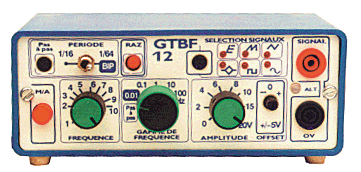

GÉNÉRATEUR TRÈS BASSE FRÉQUENCE à partir de 0,01Hz GTBF12/S1

Visualisation de l'évolution des alternances par diode électroluminescente

Touche "Pas à Pas" : inverseur 1/16 ou 1/64 de période RAZ : Remise A Zéro (début de période) Sélection des 6 signaux (signal choisi indiqué par une DEL) Sortie signal (douille D.4 mm)
Interrupteur (poussoir) Marche/Arrêt Réglage de la fréquence Sélection de la gamme de fréquence Réglage amplitude (max.20V c/c) Réglage Offset Masse - sortie

GTBF12SCE

Caractéristiques techniques :

Générateur :
- de 0,01Hz à 10kHz en 6 gammes
- 6 types de signaux :  triangles, sinus, carrés, rampe, losange, texte
- Amplitude réglable de 0 à 20V crête/crête
- Offset réglable
- Impédance de sortie 30 Ohms
- Sortie sur douilles bananes de sécurité D.4mm
- Double protection sur la sortie
- Diode électroluminescente bicolore (rouge/vert) indiquant l'évolution des alternances

Touche "Pas à Pas" :
pour relevés de forme de signaux à l'aide d'un multimètre.
Chaque appui sur la touche incrémente le signal de 1/16e ou 1/64e de période (16 points ou 64 points par période)

Bip sonore :

Bip sonore activé toutes les 5 secondes,  fonction sélectionnable par un inverseur
A chacun des bips, l'élève relève la tension affichée sur son voltmètre
Visualisation de l'évolution des alternances par diodes électroluminescentes

Application dans le relevé d'un signal périodique :
Un signal périodique très basse fréquence ayant été sélectionné, à chaque bip sonore, l'élève transcrit la tension affichée sur son voltmètre. Il pourra ensuite, après relevé d'une alternance complète, reporter ses mesures sur papier pour reproduire la forme du signal périodique et en calculer la fréquence.



Caractéristiques générales :

- sorties sur douilles bananes isolées D.4 mm
- alimentation secteur 220V
- protection électronique
- boîtier en plastique ABS
- dimensions : 162 x 60 x 90 mm



GÉNÉRATEUR TRÈS BASSE FRÉQUENCE SINUSOÏDALE de 0,01 à 100Hz en 2 gammes MSTBF

MGTBFCE

Niveau de sortie réglable de 0 à 10V.
Impédance de sortie 20W.
Visualisation de la polarité du signal pour une DEL bicolore (+rouge -vert).
Touche pas à pas permettant un relevé facile pour représentation graphique des variations d'une tension alternative (incrémentation à chaque appui sur la touche de 1/16 ou 1/64 de la période).

Caractéristiques générales :

Sorties sur douilles bananes de sécurité.
Alimentation sur bloc secteur.
Dimensions : 87 x 57 x 30 mm



GÉNÉRATEUR BASSE FRÉQUENCE de 0.1Hz à 100kHz - GBF15/2Sp

Générateur BF : 0,1 à 100Khz
Signaux : triangles, sinus et carrés.
Sorties alimentation : +15V / 0V / -15V


Partie Générateur BF :

- signaux de sortie triangles, sinus et carrés
- fréquence réglable (potentiomètre) de 0.1Hz à 100KHz. 6 gammes  sélectionnable à l'aide d'un commutateur
- sortie supplémentaire TTL (signal carré positif)
- tension de sortie : 0 à 20V c/c en 2 gammes (0 à 2V/ 0 à 20V)
- impédance de sortie : 30 Ohms
- offset réglable par potentiomètre pour signaux sinus, triangles et carrés

.Partie Alimentation :

- sorties : +15V/0V/-15V (courant max. 500mA) sur douilles bananes isolées D.4 mm
- protection électronique
- alimentation : secteur 220V
- boîtier ABS,  Masse flottante
- dimensions : 162 x 90 x 60 mm



GÉNÉRATEUR BASSE FRÉQUENCE de 0.1Hz à 100kHz - GBF15/2SA

IDEM A LA VERSION PRECEDENTE MAIS AVEC AMPLIFICATEUR BF 4W

Puissance : 4W sous 4W
Réglage volume
Impédance d'entrée : 10KW, impédance de sortie : 4 à 16W
Gain : 40dB
Sensibilité d'entrée : 50mV
Bande passante de 40Hz à 18KHz.
