PLAQUETTE - ENSEMBLE D'ETUDE DU TRANSFORMATEUR






Constitution - Tarif - Étude du transformateur - Electro-aimant

CONSTITUER UN TRANSFORMATEUR A L'AIDE D'UN CIRCUIT MAGNÉTIQUE ET DE 2 BOBINES

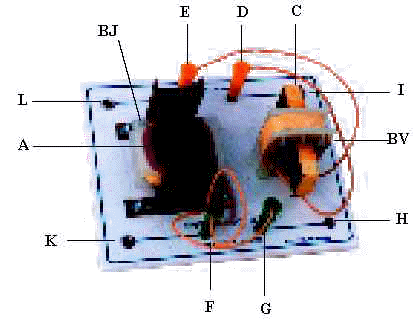

La maquette comprend :


- 1 plaque PVC sérigraphiée montée sur 4 pieds en caoutchouc avec
- (A)    :     partie en W du circuit magnétique fixé par étrier ;
- (BV)    :    bobine 1 avec fiches bananes D.4mm vertes (600 spires) ;
- (BJ)    :    bobine 2 avec fiches bananes D.4mm jaunes (300 spires) ;
- (C)    :    noyau mobile (sur support) se glissant dans les bobines ;
- (D)    :    douille D.4mm    Entrée bobine 1 ;
- (E)    :    douille D.4mm    Sortie bobine 1 ;
- (F)    :    douille D.4mm    Entrée bobine 2 ;
- (G)    :    douille D.4mm    Sortie bobine 2 ;
- (H)    :    douille d'accès    Entrée bobine 2 ;
- (I)    :    douille d'accès    Entrée bobine 1 ;
- (K)    :    douille d'accès    Sortie bobine 2 ;
- (L)    :    douille d'accès    Entrée bobine 1.

Dimensions ETRANSFO : Largeur 150 x Profondeur 120 x Hauteur 70 mm
Poids : 750g

MATÉRIEL SUPPLÉMENTAIRE

- 1 petit aimant
- 1 plaquette de plexi transparent.

ÉTUDE DU TRANSFORMATEUR

Expériences :
- bobine alimentée seule en 6V ou en 12V alternatif (exemple d'alimentation ALSP) ;
- bobine + noyau ;
- bobine avec circuit magnétique : ouvert / fermé ;
- rapport de transformation avec 1ère bobine alimentée, puis 2ème bobine alimentée

ELECTRO-AIMANT

En glissant la bobine sur le circuit magnétique en W, on observera, en alimentant la bobine, que le noyau est attiré.

La maquette complète avec 2 bobines, noyau, circuit magnétique, petit aimant et plaquette plexi, et  la notice :

  Prix Unit Prix +8p
Réf.ETRANSFO 49,00 E 47,00 E
