PONT DE GRAETZ : LE REDRESSEMENT DOUBLE ALTERNANCE
Produits
Physique
Expériences et maquettes de physique

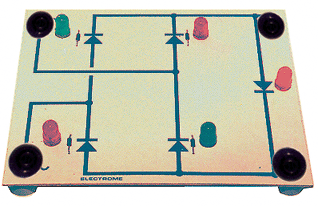

Pont de Graetz géant à DELs D.10mm
- visualisation du sens du passage du courant par 4 SUPER-DELS
rouges et vertes ;
- 1 SUPER-DEL jaune visualise le sens du courant dans la charge ;
- 4 diodes supportant 1,5A permettent en plus au pont de débiter jusqu'à 1,5A en charge.
Le pont fonctionne soit à partir d'un générateur basse fréquence
(type GBF, GBF15, AOP10 ou autres) soit en alternatif 50Hz (tension maximum 15V) provenant
du transformateur réf.EPHY42TT.
Les entrées et sorties du pont géant se font sur douilles bananes D.4mm.
Le pont à DELs géantes est réalisé sur une plaque d'époxy sérigraphiée en
blanc brillant.
Les symboles sont sérigraphiés en couleur.
La plaque repose sur 4 pieds en caoutchouc.
Dimensions de la plaque : 190 x 165 x 22 mm
| Prix Unitaire | Prix +8p | |
| Réf.PGD | 26,77 E | 21,67 E |
