Étude des fonctions logiques
Boîtiers portes logiques - Boîtiers Test circuits intégrés - Module M4081 - Module M4071
- Module Test circuits intégrés - Module Additionneur - Module Mémoire/Relais
ÉTUDES RÉALISÉES A L'AIDE DE MODULES ENFICHABLES SUR LES PLAQUES D'ESSAIS P60 |
Les modules comportent chacun un circuit intégré logique dont toutes les entrées et sorties sont accessibles grâce à des douilles bananes D.4 mm.
Chaque module est :
- protégé contre les inversions de polarité de la tension d'alimentation
- muni d'un support de protection pour le circuit intégré logique
- sérigraphié des symboles de portes logiques (4 pour les portes "ET",
"NON-ET", "OU" et "OU EXCLUSIF" ; 6 pour les inverseurs)
- livré prêt à l'emploi avec notice descriptive.
L'alimentation des modules peut être comprise entre 3V et 15V/DC (18V max.)
Dimensions des modules : 106 x 50 mm.
Fiches bananes d'insertion dans la plaque d'essais P60
Circuit logique 14 broches Technologie C-MOS
Fiches bananes d'insertion dans la plaque d'essais P60 |
Les modules et leur circuit logique :
Fonction logique | Référence | Tarif |
Porte ET Porte NON-ET Porte OU Porte NON-OU Porte OU-EXCLUSIF Inverseur Logique |
M4081 |
10,55 E |

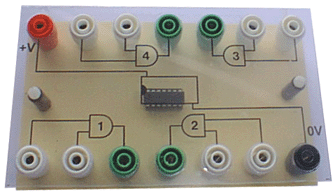

BOÎTIERS SPÉCIALISES PORTE LOGIQUE |
Alimentation 3 à 15V.
Protégé contre les inversions de polarité.
Circuit intégré monté sur support, face avant transparente.
Dimensions : 142 x 85 x 33 mm.
Entrées et sorties sur douilles de sécurité.
Les modules :
Modules | Référence | de 1 à 7 | 8 et + |
4 Portes ET 4 Portes NON-ET 4 Portes OU 4 Portes NON-OU 4 Portes OU-EXCLUSIF 6 Inverseurs Logiques |
M14ET |
27,99 E |
27,00 E |
Caractéristiques techniques des modules
M4001, M4011, M4069, M4070, M4071, M4081, M14ET, M14NET, M14OU, M14NOU, M14OUEX
Tension d'alimentation : 3V à 15V continu
Entrées : le seuil de basculement est d'environ la moitié de la tension
d'alimentation.
Exemple : avec une tension d'alimentation de 10V, une tension < +5V sera
considérée comme un niveau logique bas (0) et un tension >+5V sera considérée comme
un niveau logique haut (1).
Sorties : niveau logique haut : + tension
d'alimentation
niveau logique bas : - tension d'alimentation
Courant absorbé au niveau logique bas :
|
Courant fourni au niveau logique haut :
|
Modules testeurs de portes série CMOS : nous contacter

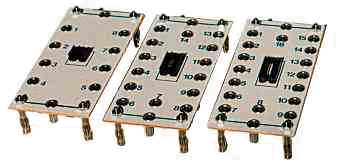

Module TEST CIRCUITS INTEGRES 8, 14 et 16 broches |
Module sur fiche banane D.4 permettant l'étude des CI à 8, 14 ou
16 broches. Équipés d'un support d'insertion pour CI. Accès aux entrées et sorties du CI sur douilles bananes D.4. Enfichable sur P60
|
![]() M 48 M414 M416 |
BOÎTIERS TEST DE CIRCUITS INTEGRES |
Circuit intégré s'insérant sur un support Équipés de douilles de sécurité
|
![]() |

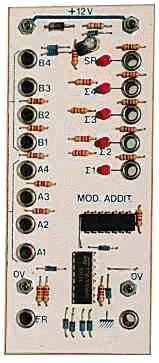

Module ADDITIONNEUR |
Alim. 5 à 12 V/DC Module 4 bits (enfichable sur la plaque d'essais universelle P60) avec entrée Retenue (carry) précédente et sortie Retenue. On dispose de 8 entrées (A1 à A4 et B1 à B4) et de 4 sorties (S1 à S4). Les connexions se font sur douilles bananes D.4. Visualisation des sorties par 5 DELs (4 pour sorties C1 à C4, 1 pour sortie Retenue).
|
![]() |
Autres modules additionneurs : demander notre catalogue Physique
Module Mémoire/Relais |
Module comprenant une bascule (mémoire) et un relais commandé à
travers un transistor par la sortie /Q ou Q de la bascule.
Le collage du relais est visualisé par une DEL. Étude de la bascule, table de
vérité, commande de relais, réalisation d'un automatisme.
Le module "CT4T" est aussi utilisé dans la chaîne "Régulation de
température (CT35 ou CT102) et dans la chaîne 'Remplissage automatique de
réservoir" (réf.GRE)
Prix Unitaire | |
Réf. CT4T |
10,40 E |
