RÉALISATION D'UNE ALIMENTATION STABILISÉE VARIABLE A L'AIDE DES MODULES EPHY42 ET DE LA PLAQUE D'ESSAIS P60

Chaîne complète - Modules

Ensemble permettant la réalisation d'une alimentation stabilisée en tension variable de 1,25 à 15V / 2A max. : transformateur, pont de diodes, condensateurs, régulateur et capteur de température, borne d'accès aux différents ensembles.

Exemples d'étude :
- Condensateur
- Stabilisation
- Régulateur intégré tripolaire variable
- Rendement régulateur intégré
- Le dissipateur thermique
- Rendement alimentation continu variable.

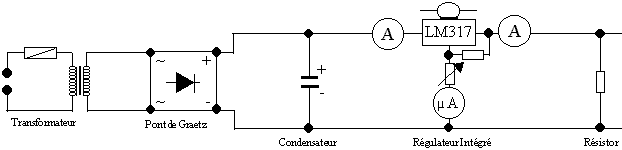

Schéma de principe

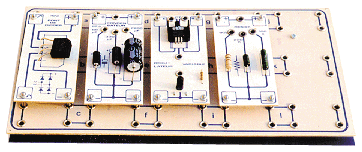

La chaîne complète EPHY423 (avec transformateur ephy42T3) comprenant la plaque P60N, 1 module ephy42T3, 1 module ephy42P, 1 module ephy42C, 1 module ephy42RA, 1 module ephy42R :



La chaîne complète EPHY424 (avec transformateur ephy42T4) comprenant la plaque P60N, 1 module ephy42T4, 1 module ephy42P, 1 module ephy42C, 1 module ephy42RA, 1 module ephy42R :

LES MODULES :

Module Transformateur EPHY42T4

Transformateur avec 2 enroulements 12V séparés.
Permet la visualisation sur un oscilloscope de la sortie du transfo en même temps que celle de la sortie du pont (1 enroulement vers le pont, l'autre vers l'oscilloscope, évitant ainsi de court-circuiter une partie du pont par la masse de l'oscillo).
En mettant les 2 enroulements en série, cela permet l'étude du redressement 2 alternances grâce à 2 diodes et un point milieu.
EPHY42T4 est protégé électroniquement sur les 2 enroulements et dispose d'un disjoncteur thermique.



Module Transformateur EPHY42T3

Transformateur 1 enroulement 12V avec protection disjoncteur thermique : au-dessus de 2A (40°C), le disjoncteur coupe la sortie du transformateur.



Module 3 Condensateurs EPHY42C

3 Condensateurs (47µF, 470µF, 2200µF) qui sont à sélectionner avec un cavalier de codage ou un cordon strap.
Contact : 1 masse, 3 douilles de sélection.

Module Pont de Graetz EPHY42P

Pont de Graetz comportant un pont de diode 5A/100V.
Contacts : 2 alternatifs, 1 sortie +, 1 sortie -.
Voir aussi EPHY42PL



Module 3 Résistances de Puissance EPHY42R

3 Résistances de puissance (100W, 240W, 1KW).
Sont à sélectionner avec un cavalier ou un cordon strap. Contact : 1 masse, 3 douilles de sélection



Module Régulateur EPHY42RA

Régulateur type LM317 monté sur un dissipateur thermique avec capteur de température type TSP102 pour étude "échange thermique".
Sortie réglable par potentiomètre.

Module Pont à DELs EPHY42PL


Comporte 4 DELs et des diodes.

Courant max de sortie 1,5A.

Les DELs visualisent le passage du courant.
Une cinquième DEL jaune connectée à la sortie du pont s'allume sur chaque alternance.
Ce module cumule donc l'avantage du pont à DELs et du pont à diodes industriel.

Peut remplacer le module EPHY42P.



Module Condensateur 1F EPHY42C1


Ce module comprend un condensateur dont la charge est assurée par 1 pile 4,5V à travers une résistance 10W pendant une durée d'environ 10s.
On viendra mettre ensuite en parallèle sur le condensateur soit une lampe de 4V/40mA soit le module moteur ephy42M.

En observant le temps pendant lequel le moteur tourne (ou la lampe reste allumée), on pourra en déduire l'énergie restituée.

Module avec fiches

Module à enficher :
