L'ASCENSEUR :

Produits.

Automates pédagogiques.

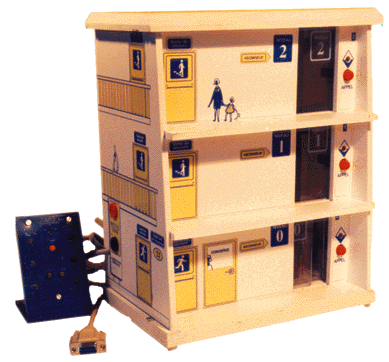

L'ascenseur.

Nécessite un PC avec sortie sur port série et Windows jusque version VISTA

- Chacune de ces fonctions est identifiable et programmable par l'ordinateur
- L'arrière de l'ascenseur est transparent, permettant d'identifier les capteurs, actionneurs et d'en observer le fonctionnement
- Un bip sonore programmable permet d'indiquer la présence de l'ascenseur et la porte ouverte , ou de déclencher un signal d'alarme

- Dimensions: 290x230x150
- Masse : 2,5 Kg
- Alimentation 12V à 15V/DC
- Clavier externe : dimensions : 85x65x30
- Connexion à l'ordinateur par port série (RS 232)

- Des fiches élèves permettent une approche progressive du fonctionnement de la maquette - Ascenseur 3 niveaux avec montée et descente par moteur pas à pas avec vis sans fin - Ouverture et fermeture des portes par déplacement linéaire de celles-ci à l'aide de moteurs à courant continu - Détection ouverture et fermeture des portes par micro-switch - Détection du niveau de l'ascenseur par barrières opto-électroniques - Sur la face avant de la maquette, trois boutons poussoirs, ainsi que trois voyants lumineux permettent d'appeler l'ascenseur et de signaler à l'utilisateur "Ascenseur en mouvement" -Un clavier externe figurant le pupitre de commande à l'intérieur de l'ascenseur permet d'ouvrir ou de fermer les portes, de sélectionner l'étage désiré et de déclencher l'alarme - 3 voyants indiquent à l'utilisateur le niveau réel de l'ascenseur - etc.

Ascenseur, 2 types de fonctionnement :

MODE PC :

La gestion de la maquette Ascenseur par l'ordinateur est réalisée grâce à un logiciel type GRAFCET déroulant
Une approche progressive des différents automatismes permet d'amener l'élève jusqu'à la gestion complète de l'ascenseur :
- commande d'une porte automatique
- commande d'une porte automatique avec sécurité porte
- réalisation d'un monte-charge à deux niveaux
- réalisation d'un monte-charge à deux niveaux avec gestion des portes (ouverture, fermeture automatique)
- réalisation d'un monte-charge à trois niveaux avec gestion des portes
- ascenseur avec gestion et mise en mémoire des appels

MODE AUTONOME :

Grâce à un microcontrôleur à l'intérieur de la maquette, celle-ci peut fonctionner de façon autonome. 3 programmes sont sélectionnables à l'aide d'interrupteurs, permettant :
- d'identifier capteurs et actionneurs
- d'en justifier le choix
- de relever les cycles de fonctionnement
- de faire le parallèle avec une situation réelle

Les programmes :
- Gestion portes
- Gestion en monte-charge
- Gestion en ascenseur
Ce fonctionnement permet d'étudier la maquette sans avoir besoin d'un ordinateur.

LE LOGICIEL GRAFWIN SOUS WINDOWS jusque version VISTA:

L'élève construit progressivement le cycle de fonctionnement de l'automatisme, intégrant ensuite des fonctions de temporisation, des conditions sur les capteurs pour aboutir au grafcet complet de commande de la maquette.
Les différentes options du logiciel permettent d'identifier les capteurs, de commander directement les actionneurs et de piloter la maquettes avec sous forme de grafcets déroulants avec sauts d'étape, combinaison des entrées et des sorties. Le logiciel permet aussi la lecture des fichiers grafcets crées par la plupart des logiciels fonctionnant sous MS-DOS édités par Electrome.

LA MAQUETTE livrée complète avec logiciel GRAFWINAS sous WINDOWS jusque version VISTA sur CD-ROM, clavier externe, cordon de raccordement au PC, notice, fiches élèves et fiches professeur :

Option : Bloc secteur 12v 1,5A.
