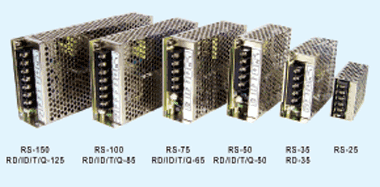

ALIMENTATIONS SÉRIE G3 MINIATURES DE 25W A 150W MEAN WELL
| All using 105°C long life electrolytic capacitors Protections : short circuit/OLP/OVP Meet EMS EN50082-2 / EN61000-6-2 heavy industry level Withstand 300VAC surge input for 5 seconds High operating temperature up to 70°C Withstand 5G vibration test Miniature size, high power density High efficiency, long life and high reliability 100% full load burn-in test NORMES : UL/CUL/TUV/CB/CE |
 GARANTIE 3 ANS |
Spécifications générales :
| Modèle : | RS-25 | RS-50 | RS75 |
| ACInput voltage range | 88~264VAC universal input | ||
| AC inrush current max. | Cold start, 40A at 230VAC | ||
| DC adjustment range | ±10% by potential meter for single output | ||
| Over load protection | 110%~180% 110%~150% hiccup mode, auto-recovery | ||
| Over voltage protection | 115%~135% rated output voltage, hiccup mode, auto-recovery | ||
| Withstand voltage | I/P - O/P: 3kVAC, I/P - FG: 1,5kVAC, O/P - FG: 0,5kVAC, 1 minute | ||
| Working temperature | -20 ~ +70°C, -40°C start-up possible | ||
| Vibration | 10~500Hz, 5G 10min/1 cycle, period for 60 min each along X, Y, Z axes | ||
| Safety standards | UL60950-1, TUV60950-1 | ||
| EMC standards | EN55022 classB, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61000-6-2 (EN50082-2) (35~150W) | ||
| Connection | Terminal block for input and output | ||
| Dimensions (LxWxH) | 79x51x28mm | 99x97x36mm | 129x97x38mm |
| Poids | 0,18kg | 0,40kg | 0,47kg |
ALIMENTATION MINIATURE 25W 1 SORTIE RS-25
RS-25-3.3, RS-25-5, RS-25-12, RS-25-24 , RS-25-48
Pour télécharger les caractéristiques d'une alimentation, cliquer sur sa référence
| Sortie | Tol. | R&N | Eff | Code |
| 3,3V/0~6A | ±3% | 80mV | 72% | RS-25-3.3 |
| 5V/0~5A | ±2% | 80mV | 77% | RS-25-5 |
| 12V/0~2,1A | ±1% | 120mV | 82% | RS-25-12 |
| 24V/0~1,1A | ±1% | 120mV | 84% | RS-25-24 |
| 48V/0~0,57A | ±1% | 200mV | 85% | RS-25-48 |
ALIMENTATION MINIATURE 50W 1 SORTIE RS-50,
RS-50-12, RS-50-24
pour télécharger les caractéristiques d'une alimentation, cliquer sur sa référence
ALIMENTATION MINIATURE 75W 1 SORTIE RS-75
RS-75-12, RS-75-24
Pour télécharger les caractéristiques d'une alimentation, cliquer sur sa référence
ALIMENTATION MINIATURE 100W 1 SORTIE / RS-100
RS-100-12, RS-100-24
159 X 97 X 38
Pour télécharger les caractéristiques d'une alimentation, cliquer sur sa référence
ALIMENTATION MINIATURE 150W 1 SORTIE / LRS-150
LRS-150-12, LRS-150-24
159 X 97 X 30
Pour télécharger les caractéristiques d'une alimentation, cliquer sur sa référence
| Sortie | Tol. | R&N | Eff | Code |
| 12V/0~125A | ±1% | 120mV | 83% | LRS-150-12 |
| 24V/0~6,5A | ±1% | 120mV | 83% | LRS-150-24 |
Autres Alimentations nous consulter
