            Maquette ECHOGRAPHE.

AVEC DOUILLES DE SECURITE

FONCTIONNEMENT D'UN ECHOGRAPHE

Maquette ECHOGRAPHE compléte, réf ECHO40

Comprend un générateur Ultra-sonique réf EME40DS équipé de douilles de sécurité diamètre 4mm et un porte module Echographe Emetteur-récepteur réf ECHO40ER.

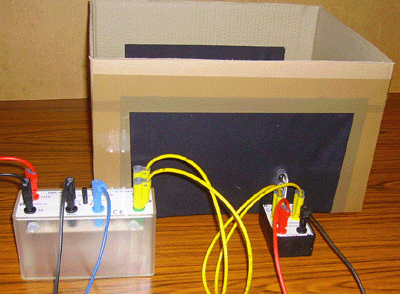

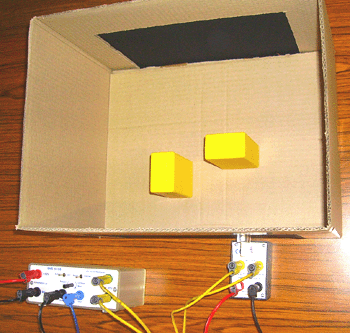

Sur les photos ci-dessus, le corps à explorer par échographie est matérialisé par un carton dont les deux faces opposées ont été découpées puis fermées à l'aide d'un fin tissus opaque. Deux objets sont placés à l'intérieur de la boite (les organes). On visualise alors sur l'écran d'un oscilloscope la présence des objets en déplaçant le module échographe émetteur-récepteur parrallélement au tissus. En relevant à l'aide d'un réglet la position du module échographe émetteur-récepteur, on peut déterminer l'emplacement des objets ainsi que leur éloignement par rapport au tissus (décage entre le signal d'émission et le signal de réception).

ECHO40 : Maquette Echographe complète comprenant un générateur de salve ultrasonique EME40DS et un module échographe emetteur/récepteur ECHO40ER

Porte-module échographe émetteur-récepteur seul :

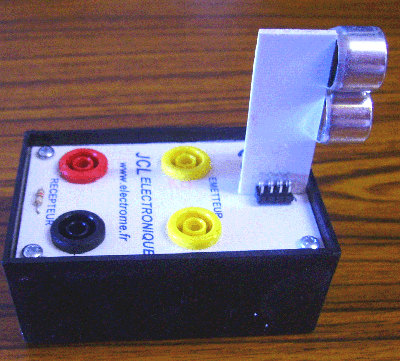

Le module Echographe ECHO40ER est équipé de douilles de sécurité diamètre 4mm. Les transducteurs émetteur et récepteur sont positionnés sur l'échographe ECHO40ER dans un plan vertical l'un contre l'autre et la réception se fait par réflexion sur un objet. Le module échographe fonctionne avec les précédents modèles de générateur ultrasonique réf EME40S.2 et EME40DS.2

Option : Maquette EVOLUSON1, équipée de régles graduées pour mesure du déplacement du module échographe émétteur récepteur.
