MAQUETTE DOP40 (étude de l'effet Doppler)

Produits
Physique
    Expériences et maquettes de physique
        Étude des ultrasons
            Maquette DOP40

AVEC DOUILLES DE SECURITE

ETUDE DE L'EFFET DOPPLER

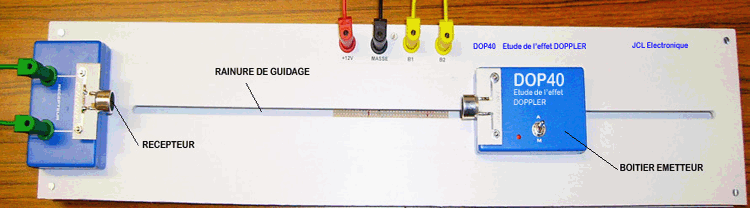

Le générateur ultrasonique est alimenté par l'intermédiaire d'une pile 9V ce qui lui permet de pouvoir fonctionner sans être rélié par des câbles à une alimentation externe et facilite son déplacement. Il est équipé sous son boitier de 2 guides qui viennent coulisser dans la rainure de la plaque support et le maintiennent en face du récepteur tout le long du déplacement. La valeur de fréquence recue par le récepteur est lue directement sur la maquette (sortie sur douilles diamètre 4mm de sécurité, fils verts sur la photo). Deux barrières infra-rouge, placées au milieu de la plaque support, espacées de 5 cm, déclenchées par le passage du boitier émetteur, permettent le départ de la mesure de fréquence en réception (fils jaunes sur la photo). Le temps relevé entre les 2 barrières donne une indication de la vitesse de déplacement (on peut admettre que celle-ci est constante au milieu de la maquette et sur une courte distance) que l'on pourra comparer avec la vitesse calculée gràce à la variation de fréquence dû à l'effet Doppler. Un écran en PVC équipé de guides peut se placer dans la rainure à la place du générateur d'ultra-sons. Celà permet d'aborder le fonctionnement du radar de gendarmerie par réfléxion sur la surface de l'écran.

Maquette EFFET DOPPLER compléte, réf DOP40

Comprend un générateur Ultra-sonique autonome (alimenté par pile) équipé d'un transducteur émetteur, un boitier récepteur équipé de douilles bananes 4mm de sécurité, un écran sur guide permettant l'étude du radar et d'une plaquette guide rainurée équipée de 2 barrières lumineuses permettant le déclenchement de la mesure et le calcul de la vitesse linéaire de l'émetteur.

DOP40 : Maquette Etude Effet Doppler complète comprenant un générateur ultrasonique, un écran sur guide et une plaque support rainurée équipée d'un module récepteur DOP40

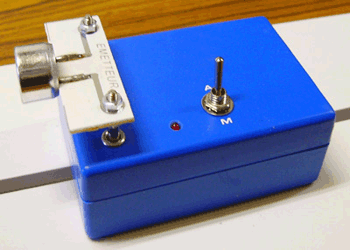

Générateur Ultrasonique Autonome

Le générateur ultrasonique autonome est alimenté par l'intermédiaire d'une pile 9V. Il est équipé de guides qui permettent un déplacement linéaire en face du récepteur, et celà dans les 2 sens (approche ou éloignement). Les transducteurs émetteur et récepteur sont positionnés sur le générateur et le récepteur en face l'un de l'autre.
