MAQUETTE MOTEUR MAQMOT

Produits
Physique
     Expériences et maquettes de physique
        Étude du moteur
            Maquette moteur MAQMOT

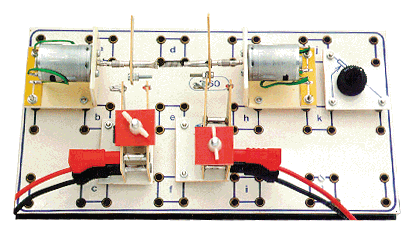

Maquette MAQMOT - Modules - Montages

Les différents modules permettent de réaliser 4 maquettes pour l'étude de la rotation d'un solide autour d'un axe, de la vitesse angulaire, de la vitesse à différents points du solide en rotation, du mouvement circulaire uniforme, du couple, du rendement, de la génératrice, du bilan énergétique, de la machine à courant continu.

L'ensemble Réf.MAQMOT permettant la réalisation de toutes les expériences comprend :

- 2 modules Moteur réf.MMOT1
- 2 modules Barrière lum. réf.MMBAR1
- 1 index réf.MMIND
- 1 module 2 index avec ressort réf.MMRES
- 1 module potentiomètre réf.MMPOT
- 1 module cellule solaire réf.MMSOL
- 1 module condensateur réf.MMCO
- 1 module adaptable réf.MMAS

Elle est livrée avec la notice détaillée.

Les modules :

MODULE MOTEUR MMOT1

1
Enfichable sur la plaque d'essais P60 grâce à 4 fiches bananes Æ4 mm.

MODULE BARRIÈRE LUMINEUSE (capteur) MMBAR1

Enfichable sur P60.
Réglable en translation.
Sortie pour oscilloscope ou chronomètre (type CHRONOS).
Alimentation 9 à 15V.

MODULE POTENTIOMÈTRE DE PUISSANCE MMPOT1

Enfichable sur P60.
Pour charger la génératrice.

ENSEMBLE 2 INDEX ET RESSORT MMRES

Ressort étalonné.
S'enfiche sur les axes des moteurs MMOT1.

ENSEMBLE MASSE, POULIE ET FICELLE MMAS

S'adapte sur l'axe du moteur MMOT1.
Expériences : restitution d'énergie, vitesse en fonction de la charge.

MODULE CELLULE SOLAIRE MMSOL

Enfichable sur P60.
Délivre environ 2mA sous 6V.

MODULE CONDENSATEUR 1000µF MMCO

Enfichable sur P60.
Un inverseur permet de charger le condensateur et de le décharger dans le moteur.
Expérience : restitution d'énergie.

ENSEMBLE INDEX ET DOUILLE MMIND

S'insère sur l'axe du moteur MMOT1.
Expériences : vitesse angulaire, mouvement circulaire uniforme.

EXPÉRIENCES AVEC LA MAQUETTE MOTEUR ET LA PLAQUE D'ESSAIS UNIVERSELLE P60 :

Transfert d'énergie électrique en énergie mécanique
puis mécanique en électrique à l'aide d'une génératrice.

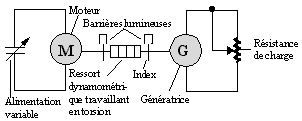

- 2 moteurs à courant continu, l'un fonctionnant en moteur, l'autre en génératrice, sont accouplés par un ressort dynamométrique travaillant en torsion.
- 2 barrières lumineuses, chacune obturée par un index solidaire du moteur et de la génératrice, permettent de mesurer à l'aide d'un oscilloscope ou d'un chronomètre électronique la vitesse de rotation de l'ensemble et de l'angle de torsion du ressort.

Connaissant la constante de torsion du ressort, on peut aisément calculer le bilan énergétique de l'ensemble, puissance électrique absorbée par le moteur, puissance mécanique fournie par le moteur, vitesse angulaire, rendement du moteur, rendement de la génératrice, rendement de l'ensemble.

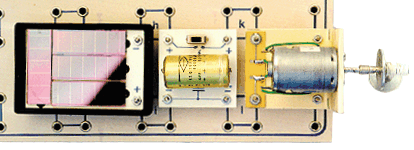

Transfert d'énergie lumineuse en électrique à l'aide d'un module cellule photoélectrique
puis électrique en mécanique à l'aide d'un moteur.

Le principe de cette chaîne énergétique est de convertir l'énergie lumineuse en énergie électrique, puis d'utiliser cette énergie pour alimenter un moteur soulevant une masse.
L'intensité obtenue par les cellules photoélectriques étant insuffisante pour alimenter le moteur, il est nécessaire d'utiliser un réservoir d'énergie (condensateur).

Vous pouvez ensuite calculer la puissance mécanique fournie par le moteur, sachant que celui-ci a monté une masse (m) sur une distance (d) et mesurer le bilan énergétique de l'ensemble, connaissant l'énergie lumineuse reçue par la cellule (mesurée par un luxmètre).

Vitesse angulaire, vitesse linéaire, mouvement circulaire uniforme

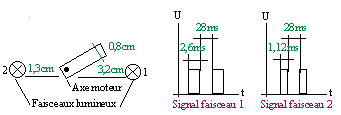

Ce montage est constitué d'un module moteur muni d'un index et de 2 barrières lumineuses.
Les 2 barrières lumineuses peuvent être déplacées à différentes distances de l'axe moteur.

Cela permet de calculer la vitesse angulaire, la vitesse linéaire d'un point situé à une distance r de l'axe de rotation du moteur.

Énoncé : n=1/T=1/28.10-3=37,71tr/s w=2pn=224,4 rad/s v1=r1.w=7,18 m/s v2=r2.w=2,9 m/s

Autre méthode :
v1=Dd/Dt1=0,08/1,12.10-3=7,14m/s
v2==Dd/Dt2=0,08/2,6.10-3=3m/s
