Carte commande moteur pas à pas générant un signal d'horloge de fréquence réglable, détermine par un inverseur un sens de rotation.
Un circuit de puissance avec commande de l'alimentation des différentes phases du moteur.
Alimentation en 12V.

Moteur 200 pas ou 400 demi-pas (livré avec la plaquette)

Monté sur roulement.
Bipolaire 200 pas.
4 enroulements de 12,5W
Angle de pas : 1,8°
Couple : 80m/Nm
Alimentation 9 à 12V
Courant par phase 320mA
Dimensions : 42 x 42 x 56 mm
Axe Æ5 - Longueur 22 mm.

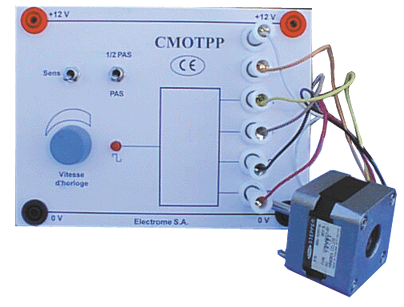

La plaquette avec le moteur pas à pas :
