1) TRANSMISSION D'UNE MUSIQUE PAR FIBRE OPTIQUE
Dans ce montage, le signal à transmettre est fourni par un module générateur de mélodie.
Le signal de sortie de ce générateur alimente, à travers une
résistance de limitation, une DEL haute luminescence. La modulation de la lumière ainsi
obtenue est véhiculée par la fibre optique jusqu'au phototransistor de réception, qui
transforme cette lumière en impulsion électrique.
La sortie du phototransistor alimente directement un haut-parleur piézo permettant
d'écouter le signal transmis.
Ce montage nécessite les modules GENEGO, M2BUZ, M2EFO, M2RFO, FOC (livrés avec FOEX,) et une plaque P60 (non fournie).
Le module GENEGO
Ce module enfichable sur la plaque P60 génère un petit air de musique.
Il est protégé contre l'inversion des polarités de l'alimentation.

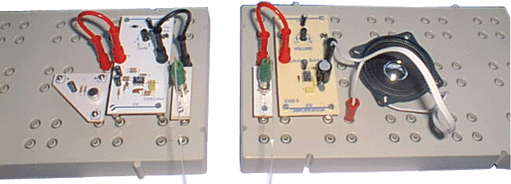

2) TÉLÉPHONE PAR FIBRE OPTIQUE
Dans ce montage, le son capté par le micro est transformé en signal lumineux, puis véhiculé grâce à la fibre optique vers un détecteur qui restitue un signal électrique. Ce signal est ensuite amplifié, afin d'être audible, dans le haut-parleur.
Ce montage est réalisé à l'aide de la plaque d'essais universelle P60 et des modules enfichables
L'ensemble comprenant :
un module micro, un module préampli, un module émetteur avec connecteur pour fibre optique, un module récepteur avec connecteur pour fibre optique, un module amplificateur, un module haut-parleur, un module haut-parleur piézo, un module générateur musical, 2m de fibre optique avec connecteur et notice.
NE COMPORTE PAS LA P60.| Référence |
| FOEX |
