            trait.GIF (851 octets)fichier.GIF (901 octets)Chaîne convertisseur analogique/digital et digital/analogique





Description - Livrée avec

Cette chaîne comporte 6 modules de base permettant l'étude du convertisseur Digital/Analogique (CNA) et Analogique/Digital (CAN) ainsi que l'interfaçage (sur prise imprimante parallèle).

Un module supplémentaire contenant un EPROM permet la restitution de données (valeurs binaires) préenregistrées.
Ces modules viennent s'insérer sur la plaque d'essais universelle P30.



Étude des convertisseurs Analogique/numérique
Numérique/Analogique

Principe simple d'un convertisseur Analogique/Numérique. Notion de circulation de l'information.
Utilisation d'un capteur (température) pour suivre l'évolution d'une grandeur.
Suivi de l'évolution d'une grandeur dans le temps.
Notions: échantillonnage, pas, durée d'acquisition, linéarité, etc.
Notion de précision en liaison avec la qualité des mesures (convertisseur 2, 4 ou 8 bits).

Avec option IPI et module 7 :

Pilotage automatisé à l'aide du PC d'une manipulation (relevé de température, exemple d'asservissement d'un four électrique



Interfaçage avec option IPI:

Technique d'interfaçage parallèle.
Étude du CNA et CAN, conversion par rampe, par approximation successive, etc.
Réalisation de logiciel simple en Basic.
Acquisition et visualisation de signaux alternatifs (50Hz), courbe de variation de température.
Générateur de signaux, commande progressive de moteur, régulation en température, en tension, en courant.
Affichage sous forme de tableau ou de courbe de la charge/décharge d'un condensateur, signal 50Hz, etc.
Mise en évidence des caractéristiques du CNA et CAN. Algorithme simple de réalisation d'une régulation à l'aide d'instruction conditionnelle, alternative, en langage Basic, Pascal ou en C.



Description des modules :

MODULE 1 MODULE 4 MODULE 6
Module alimentation qui permet de créer un 5V à partir d'une alimentation externe +15V / -15V. Compteur de 0 à 255 à fréquence réglable grâce à un potentiomètre.
En connectant (grâce à 8 douilles bananes) les 8 sorties du compteur aux 8 entrées du module 2 (convertisseur D/A), on génère une dent de scie en tension d'escalier de 256 marches.
Sert aussi à adresser la mémoire EPROM du module 6.
Mémoire EPROM, sortie 8 bits, permettant,associé au module convertisseur D/A, de réaliser un générateur triangle, sinus, carré, signaux complexes.
Étude du convertissage D/A, de l'adressage d'une mémoire.
MODULE 2.2 MODULE 5 Option: Cordon Interface IPI
Convertisseur Digital/Analogique 2, 4 ou 8 bits.
Transforme, une entrée binaire 8 bits en une tension pouvant varier de 0 à 10V. Visualisation des entrées sur 8 DELs (provenance module 3 ou 4, ou venant du PC).
Une prise permet de relier le module au PC (avec cordon interface IPI).
Réalisant un convertisseur A/D avec le module 2 et4.
Comporte un comparateur et un capteur de température amplifié.
Un prise permet de réunir le module au PC à l'aide du cordon d'interface IPI.
Livrée avec logiciel sur 3"5.
Permet de connecter la chaîne au Pc sur la prise imprimante parallèle.
- 1 connecteur sub-D 25 pts
- câble nappe de 1m
- 1 connecteur "HE10" 20 pts
- 1 connecteur "HE10" 10 points
+ disquette d'exemples en basic

MODULE 3

Comporte 8 inverseurs(1RT) permettant de créer toutes les combinaisons binaires de 0 à 255 (8 bits).

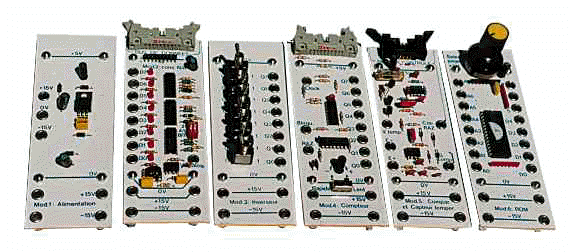

Module 1 - Module 2.2 - Module 3 - Module 4 - Module 5 - Module 6


Livrée avec :

La chaîne ADDA3/S est livrée complète avec les modules 1 à 6 (sans la plaque P30) et notice comportant fiches élèves et fiches professeur :

Réf. ADDA3/S

Cordon Interface :

Réf. IPI

Achat à l'unité des modules 1 à 6 :

Module 1 : Alimentation
Module 2.2 : Convertisseur D/A
Module 3 : 8 inverseurs
Module 4 : Compteur 0 à 255
Module 5 : Comparateur / Capteur de température.
Module 6 : Mémoire eprom



AUTRES MODULES CONVERTISSEURS

CAPTEUR DE PRESSION : CAPRAD


MODULE DA8B

MODULE AD3B

Module Convertisseur Digital / Analogique 8 bits

Ce module convertisseur D/A est réalisé à l'aide d'un circuit intégré spécialisé du type DAC08.
Il offre une grande précision et une bonne linéarité de conversion.
L'état des entrées numériques est visualisé grâce à 8 diodes électroluminescentes.
Une prise HE10 permet la connexion du module à un ordinateur type PC (AT/XT).

Module Convertisseur Analogique/Digital 3 bits

Ce module est réalisé à l'aide de comparateurs et d'un circuit encodeur.
Il permet de convertir une tension analogique comprise entre 0 et 10,20V en une valeur numérique sur 3 bits par pas de 1,875 V.
Il a un temps de conversion très rapide.
Une prise HE10 permet de récupérer les données sur l'ordinateur.
Trois diodes électroluminescentes visualisent l'état des sorties numériques.

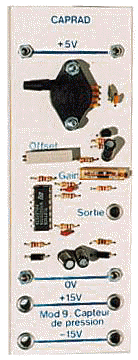

MODULE CAPRAD

MODULE 7

Capteur de pression

Livré avec disquette d'exemples sur 3"5 et notice.
Ce module est constitué principalement par un capteur de pression du type MPX2000A.
Il transforme la pression présente sur l'embout en une tension proportionnelle à cette pression.
Cette tension peut être convertie par éléments de la chaîne ADDA avant d'être affichée sur l'écran de l'ordinateur sous forme de pression.
Le capteur peut mesurer une pression pouvant varier de 300 à 2000 millibar.
Un voltmètre branché en sortie du module peut également servir d'affichage pour mesurer la pression.
Le module est alimenté en +15V/-15V.



Module Relais et résistance chauffante

Module comportant un relais.
Contacts : Commun, Repos, Travail sur douilles bananes D.4 mm.
Commande d'une résistance de puissance
.
Ce module permet associé à la chaîne ADDA3/S et à l'interface IPI de réaliser un asservissement en température ; une température haute et une température basse étant fixées grâce à l'ordinateur .
La résistance chauffante est commandée par le relais.
Lorsqu'elle atteint la température haute, le comparateur arrête le relais, la température de la résistance redescend.
Lorsqu'elle atteint la température basse, le relais recolle et ainsi de suite.



Module DA8B : Convertisseur digital/analogique 8 bits, référence DA8B
Module AD3B : Convertisseur analogique/digital 3 bits, référence AD3B
Module CAPRAD : Capteur de pression, référence CAPRAD
Module 7 : Relais et résistance chauffante, référence BLR
Cordons de connexion : Jeux de 20 cordons strap à fiches bananes D.4 mm, référence CSTRAP20
