VISUALISATION ET MESURE DE LA CHARGE D'UN CONDENSATEUR A COURANT CONSTANT A L'AIDE DE LA CHAÎNE EPHY42 ET DES MODULES COMPLÉMENTAIRES EPHYRC ET EPHYCH



Le module générateur de courant constant et le module condensateur et remise à zéro (décharge) permettent l'observation à l'oscilloscope de la charge linéaire du condensateur (dents de scie), la mesure de la tension et du temps de charge et la mesure du courant de charge à l'aide d'un milliampèremètre.

EPHY42RC : MODULE SOURCE DE COURANT CONSTANT

Module source de courant constant réglable de 2 à 50mA réalisé à l'aide d'un régulateur intégré.

Comporte un régulateur de courant et un potentiomètre de réglage. Comme les autres modules de la chaîne EPHY42, l'entrée et la sortie se font grâce à des fiches bananes de Æ4 mm permettant d'insérer le module sur la plaque d'essais universelle P60

Une douille banane de Æ4 mm permet de réunir la sortie "Courant constant" avec le module EPHY42CH (ou un autre module équipé d'un condensateur) à l'aide d'un cordon strap.




EPHY42CH : MODULE CONDENSATEUR CHARGE/DÉCHARGE

Module Condensateur + décharge du condensateur permettant d'obtenir un signal en "dents de scie" de 10V.

Permet lorsque la charge du condensateur (1µF) atteint 10V, de décharger celui-ci rapidement grâce à un comparateur commutant un transistor.
Le seuil de commutation peut être réglé grâce à une résistance ajustable (placée sur le module).
On visualisera le signal "dents de scie" obtenu sur l'oscilloscope en branchant celui-ci sur la douille "sonde oscillo" du module.
On pourra visualiser un temps de charge beaucoup plus long sur un appareil de mesure en ajoutant un condensateur en parallèle au condensateur 1µF du module.

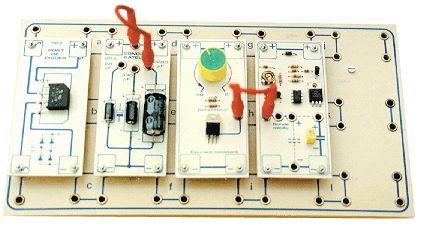

EXEMPLE DE CHAÎNE "CHARGE/DÉCHARGE D'UN CONDENSATEUR"
les modules sont livrés avec notice d'expérimentation


Chaîne réalisée à l'aide des modules : transformateur ephy42T4, pont de redressement ephy42P, condensateurs ephy42C, source de courant constant ephy42RC et condensateur charge/décharge ephy42CH enfichés sur la plaque d'essais P60.
