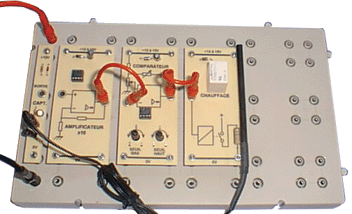

RÉALISATION D'UNE CHAÎNE DE RÉGULATION DE TEMPERATURE ELECTRONIQUE

Enfichables sur P60
Alimentation 12 à 15V.

(1) Capteur de température
Sortie 10mV/°C.
Le capteur est livré avec le module et enfichable (1cordon de 1,50m).

(2) Amplificateur
Sortie 100mV/°C.
Permet de passer de 10mV/°C à 100mV/°C.
Lecture de la température directement sur un voltmètre (voir option VOLT2)
Peut être relié à une carte d'acquisition.
Gain réglable de 0 à 50.

(3) Comparateur à hystérésis
Grâce à 2 potentiomètres, permet de définir la température à laquelle la commande de la résistance chauffante (four) se fera et la température en dessous de laquelle cette commande s'arrête (seuil haut, seuil bas)

(4) Commande four (résistance chauffante)
Commandée par la sortie du comparateur.
Relais avec contact alimentant la résistance chauffante (four).
En positionnant le capteur de température à côté de la résistance chauffante, on obtient une régulation entre les 2 points de consigne.

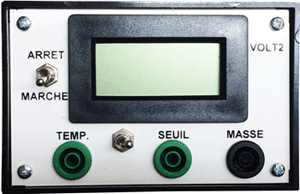

OPTION : VOLTMÈTRE A CRISTAUX LIQUIDES

Module permettant de lire la température soit du capteur soit des points de consigne.   Réf. VOLT2
