           Analyseurs de spectres : SPECTROS ET SPECTROPC

SPECTROS - SPECTROPC - Caractéristiques générales communes - Tarif

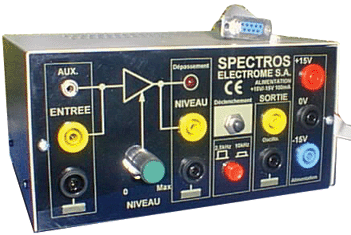

Entrée jack pour signaux DTMF ou bruit blanc Entrée signaux		Entrée alimentation +12 à 15V / 0 / -12 à 15V
Réglage amplitude   Sélecteur de gammes    Sortie signaux

SPECTROS permet l'analyse de :
    Signaux sinus, triangles, carrés, impulsionnels, etc.
    Modulation d'amplitude.
    Modulation de fréquence.
    Signaux provenant des générateurs d'harmoniques HARMONOS.
    Signaux provenant du clavier DTMF
    Signal provenant du générateur de bruit blanc "NOISE".

Cet appareil, associé à un oscilloscope classique (pas besoin d'un oscilloscope à mémorisation) permet de transformer celui-ci en analyseur de spectre basse fréquence.

L'axe des abscisses sur l'écran de l'oscilloscope devient l'axe des fréquences de 0Hz à 10KHz (soit 1KHz par division) ou de 0 à 2,5KHz (250 Hz par division).

L'axe des ordonnées visualise l'amplitude de la fondamentale et des harmoniques.

En injectant un signal quelconque sur l'entrée de SPECTROS, on peut ainsi déterminer l'amplitude et la fréquence de la fondamentale et des harmoniques du signal à analyser. La gamme de fréquence du signal s'étend de 100 Hz à 10KHz en 2 gammes. Un inverseur permet la sélection des gammes 0 à 2,5KHz ou 0 à 10KHz. Un potentiomètre "Réglage NIVEAU" permet d'atténuer l'amplitude des signaux d'entrée.
Les connexions se font sur douilles bananes D.4mm de sécurité. Une entrée supplémentaire offre la possibilité de connecter soit le générateur de signaux DTMF, soit le générateur de bruit blanc NOISE.
SPECTROS nécessite une alimentation externe symétrique de +12 à 15V / 0V /-12 à 15V (type GBF100, AOP11 ou autres)

SPECTROPC est connectable sur prise série d'un PC. Identique à SPECTROS, mais permet en plus de visualiser les courbes des signaux à analyser sur l'écran de l'ordinateur (connexion SPECTROPC directement sur le port SÉRIE RS232) et sur l'oscilloscope.

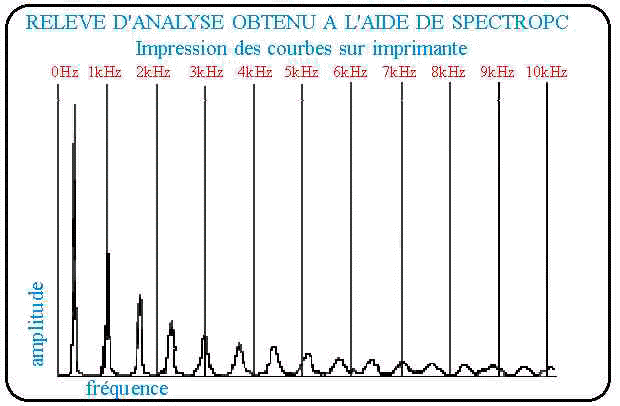

Exemple d'analyse ci-dessous :
signal carré, amplitude 5V crête / crête, fréquence 333 Hz (de rapport cyclique 30%)

Le logiciel (sur disquette 3,5") livré avec SPECTROPC permet :
- de visualiser la fondamentale et les harmoniques d'un signal avec indication de la fréquence;
- de sauvegarder les courbes sous forme de fichiers de les imprimer, etc.

SPECTROPC est livré avec cordon de raccordement sur prise série du PC (ne nécessite pas d'interface spéciale).

Boîtier compact en plastique.
Dimensions : 162 x 60 x 90 mm.
Alimentation externe en +15V/0V/-15V 100mA venant de GBF100, 120, etc.
Sorties de visualisation et entrée alimentation sur douilles bananes (D.4mm).
Entrée supplémentaire pour générateurs type DTMF et NOISE.
Connexion sur PC (pour version SPECTROPC) : cordon de raccordement sur prise "série" (RS232) du PC.
