ENSEMBLE D'ETUDE AOP60MS

Accueil
Physique
     Expériences et maquettes de physique
        Étude de l'amplificateur opérationnel
            Ensemble AOP60MS

EXEMPLES D'ETUDE :
- Sommateur
- Suiveur
- Inverseur
- Non-inverseur
- Différentiel
- Dérivateur
- Intégrateur
- Comparateur Circuit Oscillant amorti
- Résistance négative

Les études avec AOP60MS sont réalisées autour du module enfichable M4AOP type 741.
Grâce aux fiches bananes Æ4 mm, il s'enfiche sur la plaque d'essais universelle P60.

LES 12 MODULES :

- 1 module Ampli OP Réf.M4AOP : module 4 plots monté sur un support époxy sérigraphié et équipé d'un ampli op (type 741 ou LF351, 353, 356, 357 ou TL071, 081, etc) inséré dans un support pour circuits intégrés 8 broches. On dispose de 2 douilles d'alimentation.
Les 4 fiches bananes permettent l'accés aux entrées et la sortie de l'ampli op.
- 1 module potentiomètre 2,2KW Réf.M3POT2.2K
- 1 module potentiomètre 100W Réf.M3POT100
- 1 module condensateur 0,22µF Réf.M2CC022
- 1 module condensateur 0,1µF Réf.M2CC01
- 2 modules résistances 1KW Réf.M2R1K
- 2 modules résistances 10KW Réf.M2R10K
- 1 module résistance 100KW Réf.M2R100K
- 1 module self 4,7mH Réf.M2SELF4.7
- 1 self à air Réf.SELF

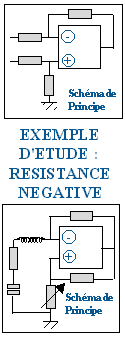

EXEMPLE D'ETUDE : DIFFERENTIEL

L'ensemble des 12 modules (sans la plaque d'essais P60) livrés avec la notice :
