BOÎTIER EXPÉRIMENTAL AUTONOME POUR L'ETUDE DE LA CONVERSION Analogique/numérique  Numérique/analogique

Permet l'étude progressive de la conversion Analogique/Numérique et Numérique/Analogique. Une EPROM enregistrée permet la lecture de données numériques 8 bits, lesquelles, connectées au convertisseur NA restituent un signal : sinus, triangle ou rampe.

Principales fonctions étudiées : compteur 0 à 255, réseau de 8 résistances à valeurs pondérées, comparateur, modes de conversion A/N, 4 bits, 8 bits, simple rampe, double rampe, approximations successives, lectures et relevés d'une mémoire 8 bits avec établissement d'un graphe sinusoïdal, conversion N/A.

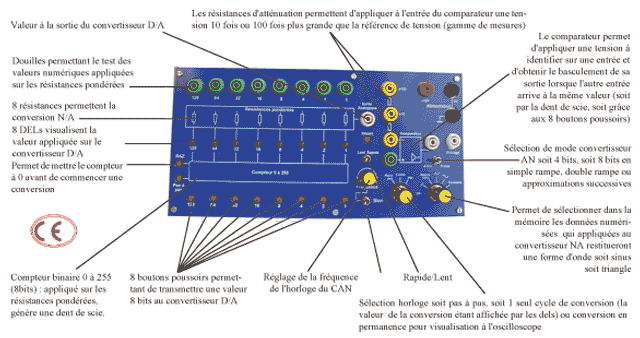

La Maquette complète :
